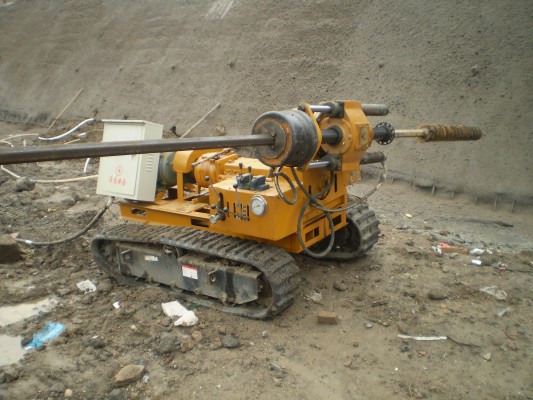

HXY-500履帶式錨桿鉆機是我公司根據近年來工程建設需要而專門生產的一種多功能鉆機。它是一種機械傳動、液壓給進、履帶行走專門用于工程錨桿施工的新型鉆機，其工藝適應性較強，使用范圍廣，應用于水文水井鉆進、堤壩注漿、樁基孔工程鉆進，也可應用于地表和坑道通風、排水工程施工，對固體礦床進行金鋼石鉆進和硬質合金鉆進。預留卷揚機安裝空間，以實現工程及地質鉆進的不同需要，動力系統可根據用戶訂貨配備22千瓦電動機或柴油機。（見外型圖1）
HXY-500履帶式錨桿鉆機與同類型鉆機比較，具有下列主要特點：
(一) 一機多用，既可滿足工程孔鉆進需要，又可滿足地質勘探孔鉆進的需要；
(二) 液壓驅動履帶自行機構，現場施工前進、后退、轉向移動操作靈活方便；
(三) 具有合理的轉速范圍。轉速級數多達8級，范圍從64轉/分~1200轉/分；
(四) 外形尺寸小，施工空間要求小，可拆性好，可分解為小部件，便于搬遷；
(五) 采用油浸式多片磨擦離合器，具有結合平穩、工作可靠、操作方便、壽命長、過載保護等特點，并附有制動裝置；
(六) 機架剛性好，重心低，重量輕，鉆進時穩定性好；
(七) 配有相應的儀表，利于隨時掌握孔內工況，操作手柄較少，布局合理，操作靈活方便。
一、 主要技術性能
1. 基本參數：
鉆進深度 用φ50mm鉆桿 500m
鉆孔傾角 0～360°
鉆機外形尺寸（長×寬×高） 2235×1700×1700mm
履帶移動速度 2～3千米/時
整機重量 1600kg
最大部件重量 140kg
2. 回轉器：
主軸轉數
（當動力機為1470r/min時） 正轉 64、110、174、271、317、550、
870、1200r/min
反轉 50、337r/min
立軸行程 600mm
立軸最大起重能力 60KN
立軸最大加壓能力 40 KN
立軸通孔直徑 68mm
3.鉆機動力：
電動機 Y180L-4
功率 22kw
轉速 1470 r /min
3. 齒輪泵：
型號 2BY2040－2TR
排量 50.32ml/r
額定壓力 16Mpa
額定轉速 2000r/min
4. 履帶：
鉆機使用液壓驅動履帶實現自行走功能，位移方便、快捷
產品型號： DT300-01
地盤最大載重3噸
地盤行駛速度：2-3公里/小時（最大不超過5公里每小時）
額定壓力：16MPa 最高壓力：20MPa
爬坡能力：30度
最大牽引力：5100NM
總排量：1891mL
額定輸出轉速：40r/min
最高轉速：60 r/min
制動力矩：大于等于6000NM
液壓馬達型號：BM6-800
排量：800ml/r
流量：連續150L/min 間斷225L/min
轉速：連續188r/min 間斷282r/min
扭矩：連續1370Nm 間斷 1713Nm
